SWL絲桿升降機標記方法及性能參數

發布時間：2016/6/2 15:19:14 來源：海洋傳動

型式和標記

1、結構型式
　　升降機按結構型式分為：

1型－絲杠同時作旋轉運動和軸向移動；

2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。
2、裝配型式
　　升降機每種結構型式又分為兩種裝配型式：

A型－絲杠（或螺母）向上移動；

B型－絲杠（或螺母）向下移動。
3、絲杠頭部型式
　 1型結構型式的絲杠頭部分為：

I（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。

    2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。
    4、傳動比
　　升降機分為兩種傳動比，即普通（P）和慢速（M）。
    5、絲杠的防護
　 1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；
　 2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。

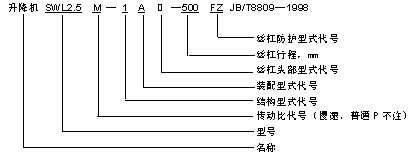

    6、標記示例

型號	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
絲桿升降機最大起升力,KN	25	50	100/150	200	250	350	500	1000	1200
絲桿升降機最大拉力,KN	25	50	99	166	250	350	500	1000	1200
絲桿升降機絲杠螺紋尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	Tr120×20	Tr160×23	Tr180×25
蝸輪蝸桿傳動比（P）	普通6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
蝸桿每轉行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蝸桿每轉行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蝸桿傳動比（P）	6:1	6:1	7²/₃:1	8:1	10²/₃:1	10²/₃:1	11:1	12:1	12:1
絲桿升降機滿負荷蝸桿扭距N•m	18.6	39.5	119/179	240	366	600	970	2323	3316
蝸輪蝸桿傳動比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
滿負荷蝸桿扭距N•m	8.86	19.8	60/90	122	217	340	425	997	1658
絲桿升降機絲桿最大軸伸長度	1500	2000	2500	3000	3500	4000	5500	6500	7000
絲桿升降機最大許用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）總效率％	23	21	23	21	19	18	15	13	12
慢速比（M）總效率%	14	12	15	13	11	11	11	10	8
潤滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
絲桿每100mm的重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
絲桿升降機潤滑劑	合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃）
