平面二次包絡減速機

發布時間：2016/6/2 15:19:15 來源：海洋傳動

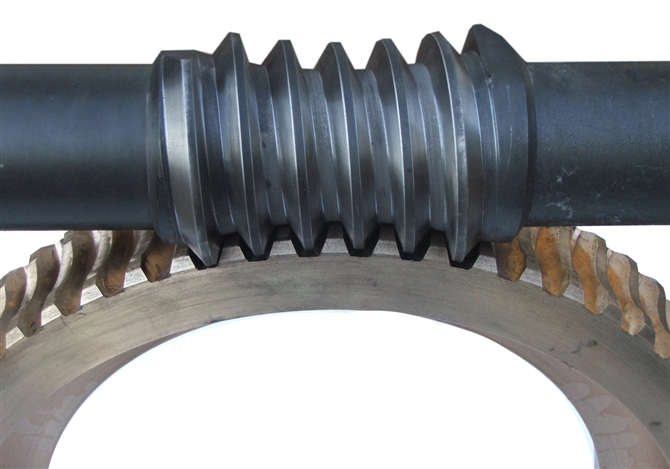

平面二次包絡環面蝸桿減速機是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面。與以往常用蝸桿的螺旋齒面在原理上雖然相似，但以往的螺旋齒面在原理上是以一直線或平面曲線為母線作螺旋運動而形成，這樣的蝸桿齒面絕大多數(除漸開線圓柱蝸桿外)難以用砂輪作符合其形成原理的精確磨削，因而影響了蝸桿及蝸輪滾刀的磨削工藝和淬火處理，影響蝸桿齒面硬度和制造精度的提高，以及齒面粗糙度的減小。

l 前言

　　平面蝸輪傳動產生于1922年美國，主要用于精密分度，如天文望遠鏡、齒輪測量儀、圓刻線機等。由于制造工藝簡單，容易獲得高精度，其齒距誤差可達到0．25”以內，只適用于大傳動比的場合。1951年日本佐藤發明了斜齒平面蝸輪傳動，由大傳動比擴展到中、小傳動比(1一lO)。1969年日本石川昌一獲得了平面包絡環面蝸桿環面蝸桿傳動的，介紹的內容是指這種蝸桿的標準傳動。其蝸輪可以用展成法加工，生產效率提高了，承載能力、傳動效率也有明顯地增長。我國從2O世紀6O年代初開始，由第一機械工業部機械科學研究院(現鄭州機械研究所)開展了平面蝸輪的研究工作。1964年與石景山鋼鐵公司機械廠(即首鋼機械廠)合作研制成中心距為540 mm的平面蝸輪副，用于30 t轉爐的傾轉機構中；成功制造蝸輪直徑2 160 mm的精密分度蝸輪副，用在天文遠鏡上，其一齒運動誤差小于l”。1971年首鋼公司機械廠在制造斜齒平面蝸輪副的基礎上，創造了我國第一套平面包絡環面蝸桿副，并用于生產。北京市和原冶金工業部于1977年命名這種蝸桿副為“首鋼(SG)一7l型蝸桿副”。

　　目前我國已成功研制成中心距l 200 mm和760 mm的平面包絡環面蝸桿傳動壓下裝置，而且利用計算機對蝸桿副齒形參數進行優化選擇，用機械CAD對蝸桿副、減速機及蝸輪滾刀進行輔助設計，用環面蝸桿專用機床及獨特的工藝路線，對蝸桿及蝸輪滾刀進行與其成形原理完全一致的加工，不需任何修形。

2 傳動原理

　　平面二次包絡環面蝸桿副是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面。與以往常用蝸桿的螺旋齒面在原理上雖然相似，但以往的螺旋齒面在原理上是以一直線或平面曲線為母線作螺旋運動而形成，這樣的蝸桿齒面絕大多數(除漸開線圓柱蝸桿外)難以用砂輪作符合其形成原理的精確磨削，因而影響了蝸桿及蝸輪滾刀的磨削工藝和淬火處理，影響蝸桿齒面硬度和制造精度的提高，以及齒面粗糙度的減小。

3 主要特點

3.1 承載能力大

　　與同規格的圓柱蝸桿相比，承載能力提高3—5倍。平面包絡環面蝸桿由于其外廓母線決定了能多齒同時進入嚙合，這樣增大了接觸面積，減少了齒面壓力，能承受大的沖擊載荷。蝸桿蝸輪的接觸線是在沿齒高方向上，并且齒面的嚙合是在接觸線上，因此具有很小的相對曲率，使接觸應力減少。雙線接觸的特點是在蝸桿和蝸輪嚙合中同時有兩條接觸線進人工作區域。這和增加嚙合齒數一樣，可提高承載能力。

　　精確地磨削蝸桿齒面——蝸桿的幾何尺寸和表面光潔度是直接由精密磨削完成，實現其高質量的，保證耐磨防止大負荷時油膜破壞。
　　高精度的蝸桿—— 蝸桿設計上保證有足夠的剛性，以致于它的彎曲和其他因素不能影響上述有利的嚙合特性。

3.2 高效率

　　(1)大的滑動角。由于接觸線和相對滑移速度方向之間有很大的角度(滑動角)，并且沿滑動的方向相對曲率半徑大，導致齒面間良好的潤滑條件是高效率的主要原因，效率最高可達95％。
　　(2)小的嚙合摩擦系數。精密磨削后的蝸桿使其嚙合磨擦系數降至最低限度。

3.3 無噪聲和穩嚙合

　　為了防止處于嚙合時的蝸桿不產生沖擊和振動，對蝸桿人口和出口進行了倒坡處理。其加工工藝過程與成形原理完全一致，能夠可靠地保證制造精度和嚙合的理論狀態。

3.4 傳動比選擇有較大范圍

　　對設計中使環面蝸桿簡單地增加頭數，可使其傳動比有較大范圍，因此可在一個單級減速器中有較大的傳動地選擇范圍。

3.5 高質量的材質及熱處理方法

平面包絡環面蝸桿減速器中的蝸桿是經高質量的鉻鉬鋼離子氮化處理，齒面硬度高(HRC>50)，表面粗糙度等級提高(Ra<0．8)，蝸輪是離心鑄造磷錫青銅，因此可獲得高的可靠性和大的載荷量。

3.6 結構緊湊合理

　　平面包絡環面蝸桿減速器能傳遞較大的功率，且在此功率值下結構緊湊合理。

3.7 節省能量

　　平面包絡環面蝸桿減速器具有效率高、節能等特點，尤其在長期運轉時特別顯著。由于平面二次包絡環面蝸桿副具有上述特點，所以它在當今世界上應用最普通的5種蝸桿傳動中，以承載能力大、傳動效率高、使用壽命最長而越
來越得到廣大用戶的歡迎。對5種蝸桿傳動在相同條件時的機械功率對比見圖3，速度i=40，中心距a= 100～500 mm，輸入轉速n=1500 r／min。

二次包絡蝸桿減速機的額定輸入功率P₁和額定輸出轉矩T₂


中心距（mm）	傳動比i	輸入軸轉速（r/min）					輸入軸轉速（r/min）
		500	600	750	1000	1500	500	600	750	1000	1500
		額定輸入功率（kW）					額定輸出功率（kW）
100	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	7.34 5.76 4.94 4.05 3.29 2.74 2.12 1.77 1.44	8.17 6.53 5.58 4.60 3.75 3.10 2.42 2.02 1.69	9.25 7.53 6.42 5.32 4.34 3.58 2.82 2.33 1.99	瀏覽更多關于二次包絡環面蝸桿減速機平面包絡減速機的相關內容上一頁：平面二次包絡減速機技術特點及使用下一頁：滾珠絲桿特性相關產品products list HSE絲桿升降機 HSE螺旋升降機提升力能5-1000KN，絲桿直徑18-120mm，輸入功率0.6-18KW CS蝸輪絲桿升降機 CS系列蝸輪絲桿升降機（螺旋升降機）表面精密加工的獨特的外形結構，六面均可以精確定位，可以根據使用要求，按減速比不同有N型和L型可供選用，隨意拼裝組合，被歐洲人譽為“神奇的積木式魔塊”。低速重載可選用梯形絲杠高速輕載則可以選用滾珠絲杠；可以... TP系列螺旋絲桿升降機 TP螺旋絲桿升降機操作簡單,可靠性強,低維修率等優點,使螺旋千斤頂有著廣闊的應用范圍.TP螺桿升降機有自動連鎖機構,即他們能支撐自身重量而不必采用閘或其它鎖定系統.千斤頂可單獨使用也可與軸、聯軸節，傘齒輪傳動器結合共同使用。他們可由交流或直... 當前目錄訂購須知技術文檔常見問題常見問題齒輪減速機噪音分析蝸輪蝸桿減速機畫法圖例減速機選型條件參考蝸輪減速機發熱 SWL絲桿升降機-選型幫助推薦產品 TP系列螺旋絲桿升降機 SL錐齒輪螺旋絲桿升降機 SJB滾珠絲桿升降機 JWM蝸輪絲桿升降機 CS蝸輪絲桿升降機聯系方式銷售一部： 0317-7233222 銷售二部： 0317-7233799 銷售三部： 0317-7236222 企業簡介\|企業文化\|產品目錄\|銷售網絡\|售后承諾\|生產設備\|聯系方式\|谷歌地圖\| 主營產品：螺旋絲桿升降機,絲桿升降機,滾珠絲杠升降機,蝸輪升降機,RV減速機,蝸輪絲桿升降機,螺旋升降機公司名稱:河北海洋傳動機械制造有限公司公司地址:河北省吳橋縣東宋門開發區電話：0317-7233222 傳真:0317-7236222 網址：http://www.henganbz163.cn 海洋傳動 2014（C）版權所有并對網站所有內容保留釋權冀ICP備09029999號-8 冀公網安備13092802000153號 PowerBy：速貝·網搜寶網站建設：中科四方技術支持：速貝感谢您访问我们的网站，您可能还对以下资源感兴趣：国产又黄又爽胸又大免费视频丨性欧美视频videos6一9丨女同舌吻互慰一区二区丨亚洲日本欧美丨香港三级日本三级妇三级丨www.黄色小说.com丨国产精品18久久久久久vr丨国产自偷自拍丨粉嫩av亚洲一区二区图片丨特黄特级毛片免费视频丨youjizz.com在线播放丨成人精品毛片va一区二区三区丨中文字幕久无码免费久久丨成人h无码动漫在线观看丨欧美日韩伊人丨中文字幕av在线播放丨www.亚洲视频.com丨五月天婷婷在线视频丨yw视频在线观看丨师尊双性精跪趴灌满h视频成人精品天堂一区二区三区 \| 久久色网站 \| 日韩精品一区二区三区视频播放 \| 欧美极品中文字幕 \| 麻豆精品国产综合久久 \| 久久久久久久久毛片精品 \| 午夜蜜汁一区二区三区av \| 久久99热狠狠色精品一区 \| 国产亚洲欧美精品永久 \| 久久久g0g0午夜无码精品 \| 成人颜色网站 \| 香港三日本三级少妇三级66 \| 大地资源网中文第一页 \| 一区二区在线国产 \| 国产精品igao视频网免费播放 \| 爆操网站 \| 中国农村妇女hdxxxx \| 日韩在线视频看看 \| 欧美日韩在线免费播放 \| 色欲色av免费观看 \| 摸少妇的奶她呻吟不断爽视频 \| 午夜福利理论片高清在线观看 \| 国产一区二区三区四区三区四 \| 精品国精品国产自在久国产87 \| 狠人干练合综合网 \| 2021中文字幕在线观看 \| 国产精品最新免费视频 \| 国产成人av免费网址 \| 中文字幕精品亚洲无线码vr \| 欧美性生交大片免费看 \| 一道本一区二区 \| 男人边吃奶边做好爽免费视频 \| 久久国产精品成人片免费 \| 91精品国产福利在线观看 \| 蜜桃av成人 \| 亚洲色欲色欲77777小说网站 \| 欧美专区第二页 \| 成人免费午夜性大片 \| 三级网站国产 \| 亚洲人在线播放 \| 久久频这里精品99香蕉 \| 女人被狂躁到高潮视频免费网站 \| 侵犯强奷高清无码 \| 久色\| 激情伊人\| 国产情侣作爱视频免费观看 \| 天天干夜夜爽 \| 中文字幕一区二区三区精彩视频 \| 亚洲天堂手机在线观看 \| 色悠久久久久久久综合 \| 精品日韩亚洲欧美高清a \| 91五月色国产在线观看 \| 明日花绮罗高潮无打码 \| 四虎永久网址 \| 三级黄色免费片 \| 色综合天天天天做夜夜夜夜做 \| 欧美性受xxx黑人xyx性爽 \| 中日韩va无码中文字幕 \| 少妇高潮大片免费观看 \| 国产女主播视频一区二区 \| 成人免费无码av \| 欧女人精69xxxxxx \| 99爱在线视频 \| 国内精品乱码卡一卡2卡麻豆 \| 全球成人中文在线 \| 性感av在线 \| 午夜av亚洲女人剧场se \| 国产制服丝袜一区 \| 国产精品免费看久久久 \| 天堂√在线中文官网在线 \| 午夜精品久久久久久久久 \| 国产精品二区一区二区aⅴ污介绍 \| 久久久久久久久国产精品 \| 欧美日本高清在线不卡区 \| 色欲一区二区三区精品a片美乳丰满人妻无码视频 \| 二区在线观看 \| 高清国产mv在线观看 \| 激情伊人网 \| 天天色宗合 \| 亚洲欧美日韩国产综合点击进入 \| 91一级片 \| 午夜亚洲国产理论片亚洲2020 \| 国产精品视频免费播放 \| 综合图片亚洲综合网站 \| 久久久久无码精品国产人妻无码 \| 免费人成 \| 久久久久99精品成人片牛牛影视 \| 日韩一区网站 \| 人妻少妇被猛烈进入中文字幕 \| 寂寞人妻瑜伽被教练日 \| 中文字幕无码人妻波多野结衣 \| 日本一区视频在线观看 \| 国产午夜高潮熟女精品av软件 \| av电影在线观看 \| 精品国产一区二区三区香蕉 \| 丰满岳跪趴高撅肥臀尤物在线观看 \| 污漫在线观看 \| 欧美精品影院 \| 亚洲人成在线观看影院牛大爷 \| 午夜免费啪在线观看视频 \| 精品一区二区三区无码av久久 \| 手机免费看av \| 天天夜夜久久 \| 久久ee热这里只有精品 \| 99国产精品国产免费观看 \| 国产一区二区三区四区五区美女 \| 色舞月亚洲综合一区二区 \| 日本在线二区 \| 日韩中文字幕影院 \| 97国产精品欲 \| 欧美三级视频在线播放 \| 国产成人av男人的天堂 \| 九九九在线视频 \| 久久成人免费视频 \| 日本乱码一区二区三区不卡 \| 国产麻豆剧传媒精品国产av \| 嘿嘿射在线观看 \| 日产精品久久久久久久蜜臀 \| 日韩av在线网址 \| 亚洲一级色 \| 99在线精品视频高潮喷吹 \| 国产这里有精品 \| 亚洲午夜国产 \| 激情欧美成人久久综合 \| 欧美性猛交xxx嘿人猛交 \| 国产乱子伦视频在线观看 \| 一级片aaa\| www.国产麻豆\| 丰满少妇一区二区三区专区 \| 娇小激情hdxxxx学生住处 \| 成人电线在线播放无码 \| 日韩人妻中文无码一区二区七区 \| 欧美精品1\| 国外亚洲成av人片在线观看 \| 日韩三级麻豆 \| 中文字幕一区二区精品 \| 国产欧美日韩专区 \| 田中瞳av \| 天天做天天摸天天爽欧美一区 \| 高h文在线 \| 国产一区二区三区精品在线 \| 日本熟妇厨房xxxxx乱 \| 成年人www \| 婷婷中文在线 \| 做性久久久久久 \| 精品一区二区三区四区五区六区 \| 国产在线精品无码av不卡顿 \| 奇米四色7777中文字幕 \| 国产超碰人人做人人爽av动图 \| 婷婷啪啪 \| 在线看无码的免费网站 \| 欧美暧暧视频 \| 日本少妇翘臀后式gif动态图 \| 亚洲性无码av中文字幕 \| 黄色a免费 \| 亚洲精品一区二区丝袜图片 \| 国产山村乱淫老妇av色播 \| 国产成人中文字幕 \| 毛片无码免费无码播放 \| 国产又粗又大又黄 \| 青青草十七色 \| 台湾十八成人网 \| 国内熟妇人妻色在线视频 \| 黄色一级影片 \| 久久久久久久国产精品 \| 18禁黄久久久aaa片 \| 日日摸夜夜添夜夜添特色大片 \| 国产精品电影久久久久电影网 \| 国产精品人妻一码二码 \| 亚洲精品国产av现线 \| 国产亚洲精品久久久久久久久久 \| 91麻豆精品91久久久久久清纯 \| 成人女人看片免费视频放人 \| 97人妻熟女成人免费视频色戒 \| 国产精品久久久久久久久免费相片 \| av无码人妻无码男人的天堂 \| 一级做a免费看 \| 日本一区二区三区精品 \| sm在线观看 \| 国产在线视频一区二区三区 \| 免费黄在线\| 国产天堂在线 \| 国产亚洲日韩在线aaaa \| 做爰吃奶全过程免费的网站 \| 国模av\| 精选国产av精选一区二区三区 \| 亚洲国产另类久久久精品 \| 中文字幕人妻色偷偷久久 \| 欧美又大又色又爽aaaa片 \| 亚洲国产精品嫩草影院久久 \| 欧美人与动欧交视频 \| 久久精品国产字幕高潮 \| 在线观看的av网址 \| 丰满人妻一区二区三区视频53 \| 亚洲色成人网站www永久四虎 \| av人摸人人人澡人人超碰手机版 \| 久草新免费 \| 亚洲精品国产黑色丝袜 \| 久久精品国产导航 \| 国精产品一区二区三区黑人免费看 \| 免费的色视频 \| 乌克兰av在线 \| 国产在线观看高清视频黄网 \| 国产成人精品一区二区秒播 \| 91成品人影院 \| 国产一级免费大片 \| 日批网址 \| 久9视频这里只有精品8 \| 不卡av网 \| 国产精品你懂的 \| 亚洲涩涩图 \| 双乳被老汉揉搓a毛片免费观看 \| 国产精品一区二区三区四区五区 \| 曰韩欧美群交p片内射 \| 日韩一区免费视频 \| 成人黄色a\| 亚洲精品国产精品制服丝袜 \| 丰满无码人妻热妇无码区 \| 男女激烈床震gif动态图免费 \| 红桃色av\| 亚洲人成网站日本片 \| 日韩精品日韩激情日韩综合 \| 黄色高清网站 \| av不卡在线看 \| 怡红院成永久免费人视频新的 \| 亚洲色图另类小说 \| 成在人线av无码免观看午夜网 \| 久久久国产精华液999999 \| 国产真实交换配乱淫视频 \| 国产97视频人人做人人爱 \| 99精品久久99久久久久胖女人 \| 久久精品一区二区三区四区 \| 巨乳女教师佐山爱,夫前在线 \| 国产卡一卡二无线乱码 \| 精品国产自在现线看久久 \| 亚洲国产欧美中文手机在线 \| 在线无码va中文字幕无码 \| 国产一区二区丝袜 \| 久久久www影院人成_免费 \| 91精品啪在线观看国产老湿机 \| 你懂的网址国产,欧美 \| 精品国产三级a在线观看网站 \| 美女福利片 \| 亚洲黄色在线播放 \| 粗暴video蹂躏hd \| 北京少妇xxxx做受 \| 五月天久久久 \| 亚洲精品国产精品乱码不99按摩 \| 免费丰满少妇毛片高清视频 \| 亚洲情侣在线 \| 少妇饥渴xxhd麻豆xxhd骆驼 \| 情人伊人久久综合亚洲 \| 国产精品嫩草影院永久… \| 国产片精品av在线观看夜色 \| 88成人免费快色 \| 销魂美女一区二区 \| 久久久久高潮毛片免费全部播放 \| 成人毛片一级 \| 久久久噜噜噜久久久白丝袜 \| 国产精品高清一区二区 \| 一本久道久久综合狠狠躁av \| 麻豆久久久久久久 \| www精品在线 \| 52avaⅴ我爱haose免费视频 \| 免费人成视频19674不收费 \| 欧美亚洲综合另类 \| 亚洲欧美日韩中文播放 \| 四虎永久在线精品884aa \| 春色校园综合人妻av \| 国产无遮挡裸体免费视频 \| 狠狠精品久久久无码中文字幕 \| 最新国模无码国产在线视频 \| 卡一卡二卡三免费视频 \| 精品综合久久久久久88 \| 国产亚洲人成网站在线观看 \| 国产视频97\| 亚洲色图欧美 \| 精品热久久 \| 中文在线а√天堂官网 \| 久久黄色影院 \| 久久99免费视频 \| 国产三区在线视频 \| 亚洲精品理论 \| 伊人久久大香线蕉av不变影院 \| 欧美激情一区二区三区高清视频 \| 久99久热只有精品国产女同 \| 一级高清免费毛片 \| 免费av影片 \| 久久99精品久久久久久狂牛 \| 麻豆精品免费视频 \| 日本成人免费在线 \| 四虎地址8848精品 \| 国产精品爱久久久久久久小说 \| 亚洲成色综合网站在线 \| 中文字日产乱码免费1～3软件 \| yourporn久久国产精品 \| a在线亚洲高清片成人网 \| 香蕉视频入口 \| аⅴ资源中文在线天堂 \| 国产精品人妻一码二码尿失禁 \| 久久综合给合久久狠狠狠色97 \| 亚洲精品高清在线观看 \| 中国女人内谢69xxxx免费视频 \| 欧美一区二区三区在线免费观看 \| 国模冰冰炮一区二区 \| 久久综合亚洲鲁鲁五月久久 \| 国产成人精品a视频免费福利 \| 亚洲视频在线观看 \| 成人久久免费 \| 日韩国产图片区视频一区 \| 日韩a级片在线观看 \| 91精品婷婷国产综合久久 \| 大地资源中文第3页 \| 在线观看不卡av \| 欧美级特黄aaaaaa片 \| 男人的天堂中文字幕 \| 伊人久久大香线蕉综合网站 \| 亚洲欧洲精品成人久久曰影片 \| 杨幂毛片午夜性生毛片 \| 成人在线国产视频 \| 精品日产一卡2卡三卡4卡在线 \| 亚洲成a∧人片在线播放调教 \| 亚洲涩综合 \| 国产精品午夜在线观看 \| 亚洲色成人四虎在线观看 \| 日本欧美一级片 \| 丰满少妇69激情啪啪无 \| 五月婷婷综 \| 国产激情视频一区 \| 欧美午夜精品一区二区 \| 秋秋影视午夜福利高清 \| 天堂…中文在线最新版在线 \| 白嫩大乳丰满美女白嫩白嫩 \| 午夜成人鲁丝片午夜精品 \| 人妻少妇精品视频一区二区三区 \| 色www亚洲国产张柏芝 \| 天堂中文资源在线 \| 热re99久久6国产精品免费 \| 五十路熟女丰满大屁股 \| 久久超碰色中文字幕超清 \|
